Как заменить пильный диск на дисковой пиле: пошаговая инструкция

Замена пильного диска — базовая операция, с которой сталкивается каждый владелец дисковой пилы. Она требует соблюдения техники безопасности и последовательности действий. В этой инструкции разберём, как заменить диск на дисковых пилах ВИХРЬ — сетевых серии ДП и аккумуляторной АДП-165/20Li.

Подготовка к замене

Прежде чем приступить к работе, выполните три обязательных действия:

1. Отключите пилу от электропитания. Для сетевой модели выньте вилку из розетки. Для аккумуляторной (например, АДП-165/20Li) — отсоедините аккумулятор. Это исключает риск случайного запуска инструмента.
2. Наденьте защитные перчатки. При снятии и установке диска они помогают снизить риск пореза об острые зубья.
3. Уложите пилу в устойчивое положение. Выберите положение, при котором удобно безопасно работать с креплением диска. Для конкретной модели ориентируйтесь на положение, указанное в её инструкции.

Необходимый инструмент

Для замены диска используйте ключ, предусмотренный комплектацией конкретной модели. В паспорте серии ДП указано, что крепёжный болт можно открутить рожковым ключом или шестигранным ключом из комплекта. Посмотрите комплектацию вашей модели в её паспорте.

Пошаговая инструкция

Шаг 1. Заблокируйте шпиндель

Убедитесь, что пила полностью остановлена. Найдите на корпусе кнопку (планку) блокировки шпинделя. Нажмите кнопку блокировки шпинделя и удерживайте её при откручивании крепежного болта.

Важно: нажимайте на кнопку блокировки только после полной остановки шпинделя.

Шаг 2. Открутите крепежный болт

Вставьте подходящий ключ в крепёжный болт. Удерживая кнопку блокировки шпинделя, открутите болт. Не прикладывайте излишнее усилие — направление резьбы зажимного винта препятствует ослаблению затяжки диска во время работы.

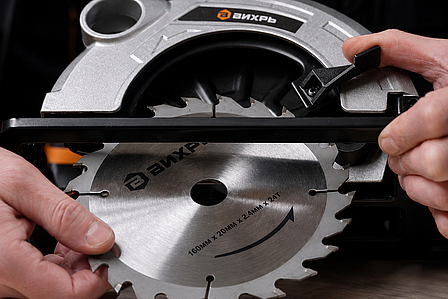

Шаг 3. Снимите прижимной фланец и диск

Снимите крепежный болт, затем прижимной фланец с шайбой. После этого отведите в сторону нижний защитный кожух и аккуратно извлеките старый пильный диск со шпинделя.

Шаг 4. Установите новый диск

Перед установкой нового диска очистите его и посадочные детали от пыли и остатков материала. Убедитесь, что новый диск соответствует требованиям пилы:

• Диаметр диска соответствует требованиям вашей модели, указанным в паспорте.
• Диаметр посадочного отверстия соответствует требованиям вашей модели, указанным в паспорте.

При установке следите за тем, чтобы направление зубьев диска совпадало с направлением, указанным стрелкой на кожухе.

Не устанавливайте на дисковую пилу шлифовальные круги вместо пильного диска. Используйте только оснастку, предназначенную для вашей модели.

Шаг 5. Закрепите диск

Установите прижимной фланец и шайбу обратно на шпиндель. Удерживая кнопку блокировки шпинделя, затяните крепежный болт. Не нужно прикладывать излишнее усилие при затяжке.

После затяжки проверьте, что диск не проворачивается на валу.

Часто задаваемые вопросы (FAQ)

1. Какой ключ нужен для замены диска на пилах ВИХРЬ?

В комплект поставки может входить шестигранный ключ; комплектация зависит от модели. В паспорте серии ДП указано, что крепёжный болт можно открутить рожковым ключом или шестигранным ключом из комплекта. Посмотрите комплектацию вашей модели в её паспорте.

2. Что делать, если диск заклинило на валу и он не снимается?

Если диск или крепёжный болт не удаётся снять штатным способом, не прикладывайте чрезмерное усилие. При необходимости обратитесь в авторизованный сервисный центр.

3. Как понять, какой диаметр диска подходит для моей пилы?

Эта информация указана в паспорте вашей пилы. Например, в предоставленном паспорте серии ДП: ДП-160/1300 — диск 160 мм, ДП-235/2200 — диск 235 мм.

4. Что будет, если я установлю диск с неправильным направлением зубьев?

В таком случае диск не будет пилить и будет перегреваться. Такое использование опасно – оно может привести к поломке дисковой пилы и травмам оператора. При установке направление зубьев диска должно совпадать с направлением, указанным стрелкой на кожухе.

5. Нужно ли нажимать кнопку блокировки шпинделя только когда двигатель выключен?

Да. Используйте кнопку блокировки шпинделя только после полной остановки пилы.

6. Можно ли установить диск меньшего или большего диаметра?

Нет. Используйте только пильные диски, соответствующие требованиям вашей модели по наружному диаметру, посадочному отверстию и другим параметрам, указанным в паспорте.

7. Как проверить правильность установки диска?

Убедитесь, что направление зубьев диска совпадает с направлением, указанным стрелкой на кожухе. После затяжки крепежного болта диск не должен проворачиваться на валу.

Вывод

Замена пильного диска на пилах ВИХРЬ выполняется в установленной производителем последовательности. Главное — отключить пилу от источника питания, правильно снять старый диск, установить новый в нужном направлении и проверить его фиксацию.

1. Отключите пилу от сети или аккумулятора.
2. Заблокируйте шпиндель.
3. Открутите крепежный болт.
4. Снимите фланец и старый диск.
5. Установите новый диск, соблюдая направление зубьев.
6. Затяните крепежный болт.

Помните: при установке направление зубьев диска должно совпадать с направлением, указанным стрелкой на кожухе, а после затяжки болта диск не должен проворачиваться на валу. Более сложные ремонтные операции доверяйте квалифицированным специалистам авторизованных сервисных центров.

Статья подготовлена на основе официальных паспортов ВИХРЬ и открытых источников по эксплуатации дисковых пил. Данные актуальны на 26 августа 2026 года.
