Как рассчитать требуемый напор и расход для скважинного насоса на глубину 30, 50 или 80 метров?

Для выбора скважинного насоса нужны два связанных параметра: сколько воды он должен подавать и какой напор обеспечивать при этой подаче. Глубина скважины помогает оценить условия установки, но сама по себе не даёт ответа. В скважинах одинаковой глубины вода может находиться на разном уровне, а дома — на разном расстоянии от источника.

Поэтому расчёт начинается с потребления воды и динамического уровня, а заканчивается проверкой рабочей точки насоса. Разберём этот порядок на примерах скважин глубиной 30, 50 и 80 м.

Какая глубина нужна для расчёта. В разговоре «насос на 50 метров» может означать глубину скважины, глубину установки оборудования или расстояние до воды. Эти величины нельзя подменять друг другом.

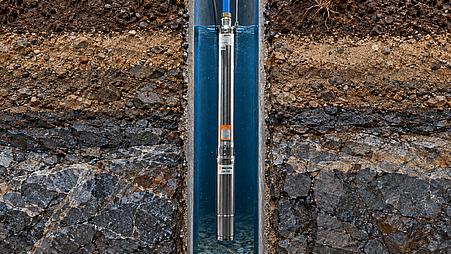

Статический уровень — положение поверхности воды после её восстановления при выключенном насосе. Динамический уровень — положение поверхности воды во время откачки с известным расходом. Для расчёта подъёма используется именно динамический уровень, соответствующий предполагаемой подаче и неблагоприятным условиям эксплуатации.

Например, скважина имеет глубину 50 м, насос установлен на отметке 42 м, а поверхность воды при откачке находится на глубине 30 м. Для подъёма до поверхности земли понадобится 30 м напора. Оставшиеся 12 м погружения насоса под воду не прибавляются к геометрической высоте подъёма. Однако трение учитывается по всей длине напорной трубы, включая её подводную часть.

Как определить необходимый расход. Расход показывает, сколько воды система должна получать за минуту или час. Для предварительного подбора бытового насоса складывают расходы точек, которые действительно могут работать одновременно:

Q = q₁ + q₂ + … + qₙ.

Ниже приведён условный сценарий одновременного потребления. Значения нужны для примера; фактический расход зависит от оборудования и давления.

Потребитель	Расход в примере
Душ	10 л/мин
Кухонный смеситель	6 л/мин
Поливочная линия	14 л/мин
Всего одновременно	30 л/мин (1,8 м³/ч)

Если полив выполняется отдельно, для двух оставшихся точек в этом примере потребуется 16 л/мин. Это заметно меняет подбор. Суточный расход воды не заменяет расчёт одновременного потребления: одинаковый объём можно израсходовать постепенно или за короткий период.

Полученную потребность сопоставляют с устойчивым дебитом скважины. Если дому нужно 30 л/мин, а источник способен длительно отдавать только 20 л/мин, более производительный насос не устранит дефицит. Возможные решения — разделение нагрузок по времени или накопительная ёмкость с отдельной подачей потребителям.

Формула требуемого напора. Для предварительного расчёта бытовой системы, где поверхность воды в скважине находится под атмосферным давлением, удобно использовать выражение:

H ≈ hглубдинур + z + 10,2 × p + hпотерь.

Обозначение	Значение
H	Требуемый напор насоса, м
hглубдинур	Глубина динамического уровня от поверхности земли у скважины, м
z	Высота расчётной точки водоразбора относительно той же отметки земли, м
p	Необходимое избыточное давление в этой точке при расходе воды, бар
hпотрерь	Потери напора в трубах, соединениях, клапанах и фильтрах при расчётном расходе, м

Один бар соответствует примерно 10,2 м водяного столба. Поэтому для давления 2,5 бар к расчёту добавляют 25,5 м. Высота z включает и рельеф участка, и расположение точки внутри дома. Если дом стоит выше скважины, считать только этажность недостаточно.

Это приближённый бытовой расчёт. При точном гидравлическом подборе дополнительно учитывают скоростные составляющие и особенности разветвлённой сети. Самая высокая точка не обязательно оказывается самой требовательной: длинная ветка к поливу с большими потерями может определять необходимый напор сильнее, чем смеситель на втором этаже.

Как посчитать потери в трубопроводе. Потери зависят от расхода, внутреннего диаметра, длины и материала трубы. К ним добавляется сопротивление обратного клапана, поворотов, арматуры и оборудования водоподготовки.

Практический способ — использовать таблицу потерь для выбранной трубы при нужном расходе. Если удельные потери обозначены как i в метрах напора на 100 м трубы, то:

hтрубы = i × L / 100.

Допустим, для конкретной трубы при расходе 30 л/мин получено 4 м потерь на 100 м. При общей длине 80 м потери составят 3,2 м. Если клапан, соединения и фильтры дополнительно создают 2,8 м потерь, суммарное значение будет 6 м. Эти числа иллюстрируют расчёт и не относятся к любой трубе одинакового наружного диаметра.

Длина L включает весь путь от выхода насоса до расчётной точки. Для фильтров учитывается допустимый рабочий перепад давления до обслуживания, а не только сопротивление нового чистого элемента.

Примеры для скважин 30, 50 и 80 м. Во всех трёх случаях примем расход 30 л/мин, высоту точки водоразбора 5 м над землёй у скважины и необходимое давление 2,5 бар. Динамические уровни и потери ниже заданы условно: это три учебных сценария, а не типичные значения для такой глубины.

Глубина скважины	Динамический уровень	Подъём в доме и по рельефу	Напор для давления 2,5 бар	Потери	Требуемый напор
30 м	15 м	5 м	25,5 м	6 м	51,5 м
50 м	30 м	5 м	25,5 м	8 м	68,5 м
80 м	55 м	5 м	25,5 м	12 м	97,5 м

Для первого случая расчёт выглядит так:

H ≈ 15 + 5 + 25,5 + 6 = 51,5 м.

Результат подбора — не просто «насос с напором 52 м», а насос, обеспечивающий 30 л/мин при напоре около 52 м. Аналогично, для второго сценария нужна подача 30 л/мин при напоре около 69 м, для третьего — около 98 м. Округление этих значений не является отдельным запасом на изменение условий.

Если же 30, 50 и 80 м обозначают именно динамический уровень воды, результаты будут другими. При остальных условиях соответствующих строк получится 66,5; 88,5 и 122,5 м напора. Поэтому уточнение смысла слова «глубина» принципиально меняет расчёт.

Как перейти от расчёта к модели ВИХРЬ. На напорно-расходной характеристике отмечают требуемый расход Q и напор H. Выбранная модель должна обеспечивать эту пару значений в допустимом рабочем диапазоне. Максимальные напор и производительность из описания насоса не достигаются одновременно.

Например, ВИХРЬ СН-45 с максимальным напором 45 м не подходит для первого учебного сценария, где требуется 51,5 м. СН-60 с максимумом 60 м можно проверить по графику, но сам факт превышения 51,5 м ещё не подтверждает подачу 30 л/мин.

Для второго сценария максимального напора СН-60 уже недостаточно. При требуемых 97,5 м из третьего примера недостаточно и максимума СН-85. Для дальнейшего сравнения можно рассмотреть характеристики СН-100, СН-115 и СН-135, у которых максимальный напор составляет соответственно 110, 115 и 135 м. Окончательный выбор определяется подачей при расчётном напоре, диаметром скважины и качеством воды.

Что проверяют перед покупкой. Динамический уровень должен соответствовать выбранному водоотбору и учитывать возможное сезонное снижение. Запас назначают под конкретные изменения: например, дополнительное падение уровня на 5 м увеличивает требуемый напор примерно на те же 5 м при прочих равных. Произвольное увеличение всех параметров на большой процент может привести к избыточной подаче и неподходящему режиму работы.

В системе с гидроаккумулятором отдельно проверяют достижимость верхнего порога реле давления и обеспечение нужного давления у потребителей на нижнем пороге. Давление в баке и давление у удалённого смесителя могут отличаться из-за высоты и потерь в трубопроводе.

Также учитываются допустимое погружение насоса под воду, расстояние до дна, монтажный зазор и длина кабеля. Итогом расчёта должны стать два значения — расход и напор — вместе с условиями, при которых они нужны. Именно такая запись позволяет подобрать насос для конкретной скважины, будь её глубина 30, 50 или 80 метров.

Дата написания статьи: 25.09.2026
