Как подключить скважинный насос ВИХРЬ к автоматике и гидроаккумулятору

Скважинный насос можно превратить в основу автоматического водоснабжения дома: при расходовании воды он будет включаться, а после восстановления давления — останавливаться. Для этого насос соединяют с гидроаккумулятором, реле давления и защитой от сухого хода. Обратный клапан удерживает воду в системе после остановки двигателя.

В такой схеме важны и расположение оборудования, и согласованные настройки. Даже исправный насос будет работать нестабильно, если бак почти не накапливает воду, реле не чувствует давление в нужной точке или верхний порог недостижим для насоса.

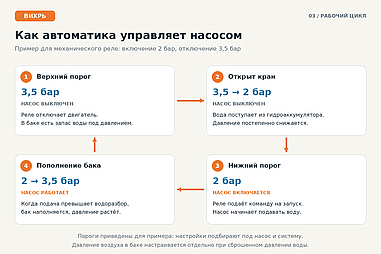

Как работает система. Гидроаккумулятор содержит водяную и воздушную полости, разделённые мембраной. Насос подаёт воду в бак, сжимая воздух. Когда давление достигает верхнего порога, реле отключает двигатель.

При открытии крана сжатый воздух выталкивает воду из бака. Давление постепенно снижается, и на нижнем пороге реле снова запускает насос. Пока расход продолжается, вода поступает к потребителям; бак пополняется, когда подача насоса превышает водоразбор.

Гидроаккумулятор уменьшает число коротких пусков и смягчает колебания давления. При этом бак на 50 л не содержит 50 л доступной воды: полезный запас зависит от давления воздуха и порогов реле. Обычная схема с механическим реле поддерживает диапазон давления, а не одно неизменное значение.

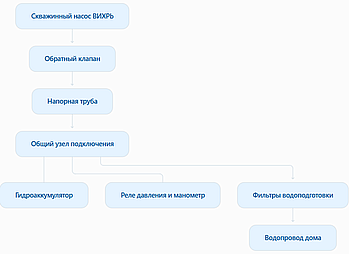

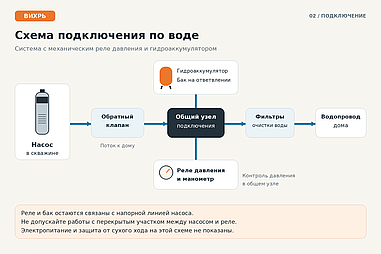

Как соединяются узлы. Для схемы с механическим реле подходит следующая принципиальная компоновка:

Здесь показаны соединения по воде. Электрическое управление и защита от сухого хода подключаются отдельно.

Общий узел часто собирают на пятивыводном штуцере: к нему присоединяют подающую трубу, гидроаккумулятор, реле, манометр и линию к потребителям. Вместо одного штуцера допустима сборка из подходящих тройников и переходников.

Бак подключается ответвлением к магистрали. Вся вода, поступающая в дом, не обязана проходить через него. Реле и манометр располагаются рядом с подключением бака, чтобы контролировать давление в этом узле.

Между насосом и реле не должно быть арматуры, которую можно случайно закрыть и оставить работающий насос без контроля давления. Кран для обслуживания бака допустим только при исключении работы системы с отсечённым гидроаккумулятором. Фильтры водоподготовки в показанной схеме стоят после узла автоматики: их загрязнение не отделяет реле от напорной линии насоса.

Что учитывают при подборе оборудования. Насос выбирают по рабочей подаче и напору с учётом дебита скважины. Гидроаккумулятор и автоматика не увеличивают приток воды в источник.

Например, у ВИХРЬ СН-60 максимальный напор составляет 60 м, а у СН-100 — 110 м. Эти значения не равны готовому давлению в доме: часть напора расходуется на подъём воды и преодоление сопротивления труб. Верхний порог реле должен оставаться уверенно достижимым в реальных условиях.

Бак подбирают по допустимой частоте включений насоса, его подаче и характеру водоразбора. Универсальное правило «24 л для любого дома» здесь не работает. Для питьевого водоснабжения нужен гидроаккумулятор соответствующего назначения, а не произвольный расширительный бак для отопления.

Трубы, фитинги, клапаны и бак должны выдерживать возможное давление системы. Если насос способен превысить допустимое давление её элементов, в проект включают предохранительный клапан с безопасным отводом воды: одно реле давления не заменяет защиту от избыточного давления.

Как выполняют гидравлическое подключение. На выходе насоса предусматривают обратный клапан с направлением потока к дому. Наличие встроенного клапана проверяют отдельно: набор дополнительных клапанов без расчёта не улучшает систему автоматически.

К выходному узлу присоединяют напорную трубу. Её диаметр определяют по расходу, длине трассы и потерям давления. Электрокабель крепят так, чтобы он не испытывал натяжения и не нёс вес насоса или заполненного водой трубопровода. Для спуска и удержания оборудования используют предусмотренное крепление и трос.

Насос располагается с учётом динамического уровня воды, допустимого погружения и расстояния до дна. Бак и наземную автоматику размещают в доступном помещении с положительной температурой. Соединения должны оставаться доступными для осмотра, а для обслуживания предусматривают слив воды.

Как подключить электрическую часть. Насос получает питание через устройства электрической защиты и управляющую аппаратуру. Реле давления разрешает запуск при падении давления, а защита от сухого хода запрещает работу при недостатке воды.

Для насосов ВИХРЬ серии СН необходимы защитное заземление и УЗО с током утечки 30 мА. Автоматический выключатель защищает линию от перегрузки и короткого замыкания; УЗО его не заменяет. Электромонтаж выполняет квалифицированный специалист.

Если контакты реле рассчитаны на коммутацию конкретного двигателя, оно может управлять насосом непосредственно. В остальных случаях реле управляет катушкой контактора, а контактор коммутирует питание двигателя. Совместимость проверяют по допустимой моторной нагрузке и пусковым условиям, а не только по крупной надписи с током на корпусе.

Сечение кабеля зависит от тока двигателя, длины линии и допустимого падения напряжения. Подводное соединение выполняют герметичной муфтой, рассчитанной на постоянное погружение. Защитный проводник PE остаётся непрерывным и не используется как коммутируемый провод управления.

Чем реле давления отличается от электронного блока. Обычное механическое реле реагирует на давление и само по себе не определяет наличие воды в скважине. Тепловая защита двигателя также не заменяет отдельную защиту от сухого хода.

Электронные устройства работают по разным алгоритмам. Одни включают и отключают насос по двум порогам давления, другие запускают его по падению давления, а останавливают после прекращения потока. Во втором случае давление перед остановкой может приблизиться к предельному для насоса в данной системе.

Поэтому электронный блок нельзя считать прямой заменой механического реле без проверки совместимости. Особенно это касается винтовых моделей, например СН-60В и СН-100В: алгоритм с задержкой остановки при отсутствии расхода должен быть допустим для конкретного насоса. Наличие встроенной защиты от сухого хода, условия подключения бака и порядок повторного запуска также зависят от выбранного блока.

Как согласуют давление воздуха и настройки реле. Давление воздуха проверяют при отключённом питании и полностью сброшенном давлении воды. Слив или связанный с баком кран при измерении остаётся открытым. Манометр подключают к воздушному ниппелю бака.

Давление воздуха, при обычной схеме с реле, задают немного ниже порога включения; точная разница зависит от выбранного гидроаккумулятора. Слишком высокое значение может привести к опустошению водяной полости до запуска насоса, а слишком низкое уменьшает полезный запас между включениями.

Например, включение при 2 бар и отключение при 3,5 бар означают перепад 1,5 бар. Это пример работы реле, а не универсальная настройка для насосов ВИХРЬ. Пороги согласуют с возможностями насоса, необходимым давлением у потребителей и ограничениями всех элементов системы.

Как проходит первый запуск. Перед включением проверяют погружение насоса, герметичность соединений, открытое положение рабочей арматуры, давление воздуха в баке и готовность электрической защиты. Для насосов серии СН первое включение выполняют не ранее чем через 5–10 минут после погружения в воду.

При заполнении системы через открытую точку водоразбора выходит воздух. После появления устойчивой подачи кран закрывают и наблюдают за манометром: давление должно вырасти до верхнего порога, после чего двигатель останавливается. Повторное открытие крана позволяет проверить нижний порог запуска.

Если давление перестало расти, а насос продолжает работать, испытание прекращают. Причиной могут быть завышенная настройка, недостаток воды, утечка или несоответствие насоса системе. Проверку защиты от сухого хода проводят предусмотренным для неё способом, без намеренного осушения работающего насоса.

Поведение после подключения	Что может быть причиной
Частые короткие пуски	Неверное давление воздуха, недостаточный объём бака, повреждение мембраны, утечка
Насос не отключается	Недостижимый верхний порог, недостаточная подача, утечка, неисправность реле
Давление падает при закрытых кранах	Утечка в системе или негерметичный обратный клапан
Вода заканчивается до включения насоса	Несогласованное давление воздуха, отсечённый бак или проблема с реле

После наладки полезно сохранить значения включения, отключения и давления воздуха, а также схему соединений. При исправной системе насос уверенно набирает давление, останавливается после закрытия кранов и не запускается через каждые несколько секунд при небольшом расходе.
